產品描述

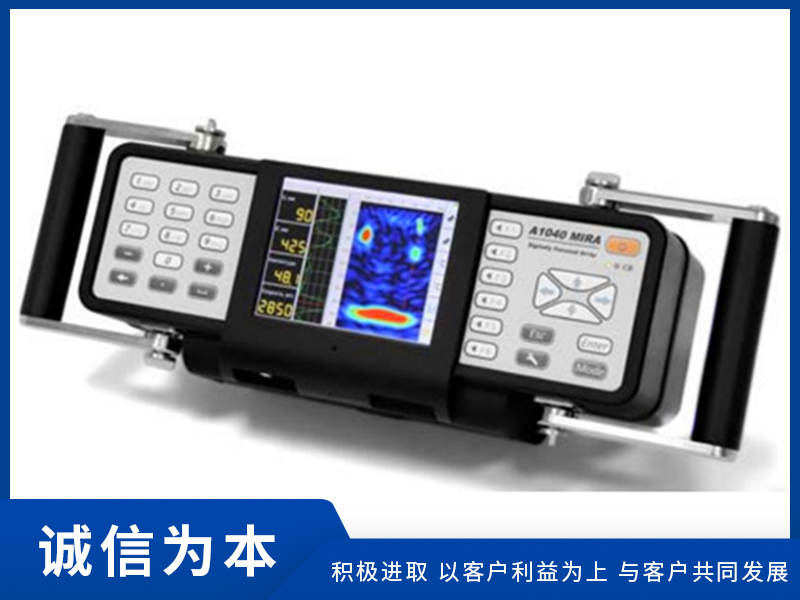

MIRA基于超聲波收發技術，是采用干點接觸陣列天線向混凝土內發射剪切波，勘察混凝土體內部缺陷的設備。
產品應用
探測灌漿孔道中的空洞
分層檢測、鋼筋檢測
探測混凝土構件中的空洞和蜂巢
探測隧道襯砌或路面下的空洞
原理及特性
天線由4×12個干點換能器陣列和一個控制單元組成，換能器為信號發射和接收裝置，可發生短周期脈沖。上圖顯示每次測量時獲得的66條射線路徑， 天線與計算機一體封裝， 每點采集和處理數據的時間不超過3秒。
- 干點接觸換能器激發的剪切波主頻為25-85 kHz之間可調節
- 使用干點換能器組成的陣列天線，可在每次測量快速采集
- 使用合成孔徑聚焦技術分析超聲波旅行時間，實時重建2D斷面圖像
- MIRA 采集的實時傳輸?shù)接?jì)算機，3D 可視化軟件允許對重建的內部結構進行切片顯示
實例

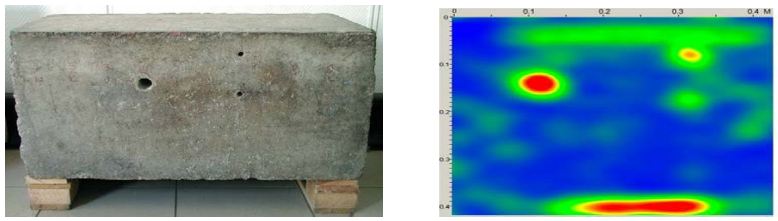

該測試對象是一塊鉆有3個孔洞的混凝土塊，MIRA天線在混凝土塊頂面沿孔洞延展方向進行掃描，三個孔洞在圖像中清晰可見，底部的紅色條帶是混凝土塊底面的反射。因?yàn)樯渚€路徑是傾斜的。
